Draw Bar Revizyonu hizmetimiz, CNC tezgahınızın takım değiştirme süreçlerinin daha hızlı ve güvenilir olmasını sağlar. Bu, üretim verimliliğinizi artırır ve potansiyel arıza risklerini azaltır. Ayrıca, düzenli Draw Bar bakımı ve revizyonu, uzun vadede maliyet tasarrufu sağlar, zira erken aşınma ve hasarın önüne geçerek daha büyük ve masraflı arızaları önler.

Kısacası, Draw Bar Revizyonu hizmetimizle, CNC tezgahlarınızın sürekli ve sorunsuz çalışmasını sağlıyor, üretim hatlarınızın verimliliğini ve güvenliğini artırıyoruz. Deneyimli teknik ekibimiz ve gelişmiş teknolojik araçlarımızla, tezgahlarınızın her zaman yüksek performansla çalışmasını garantiliyoruz.

Cnc tezgahlarınızın en hassas parçalarından biri olan iş milinin hatasız çalışması içerisindeki draw barın işleme performansına oldukça bağlıdır. Eğer cnc tezgahınızdaki spindle içerisinde yer alan draw bar düzgün çalışmıyorsa, bu sorun zaman içerisinde başka spindle hatalarına da sebebiyet verecektir. Draw bar iş mili içerisinde kırılmalara dahi yol açabilecektir. Fener milinde sorun yaşanması durumunda draw barın da mutlaka kontrol edilmesi gerekmektedir. Nanotech teknik servis ekibi, her marka ve model iş mili ve draw bar revizyonu hizmeti sunmaktadır.

Draw barın amacı spindle içerisindeki takım tutucuları belli bir kuvvetle iş mili ünitesinde tutmaktır. Draw bar bu takım tutucu üzerindeki kavrama kabiliyetini yitirdiğinde, cnc tezgâhında sorun yaşanmaya başlar. Eğer spindle içerisinde bir aşındırma oluşturduysa bu kolaylıkla tespit edilebilecektir. İş milinin yüzeyindeki pürüzleşme hemen fark edilir. Cnc makinalarında iş milindeki sürtünme hataları genellikle draw bardan kaynaklanmaktadır.

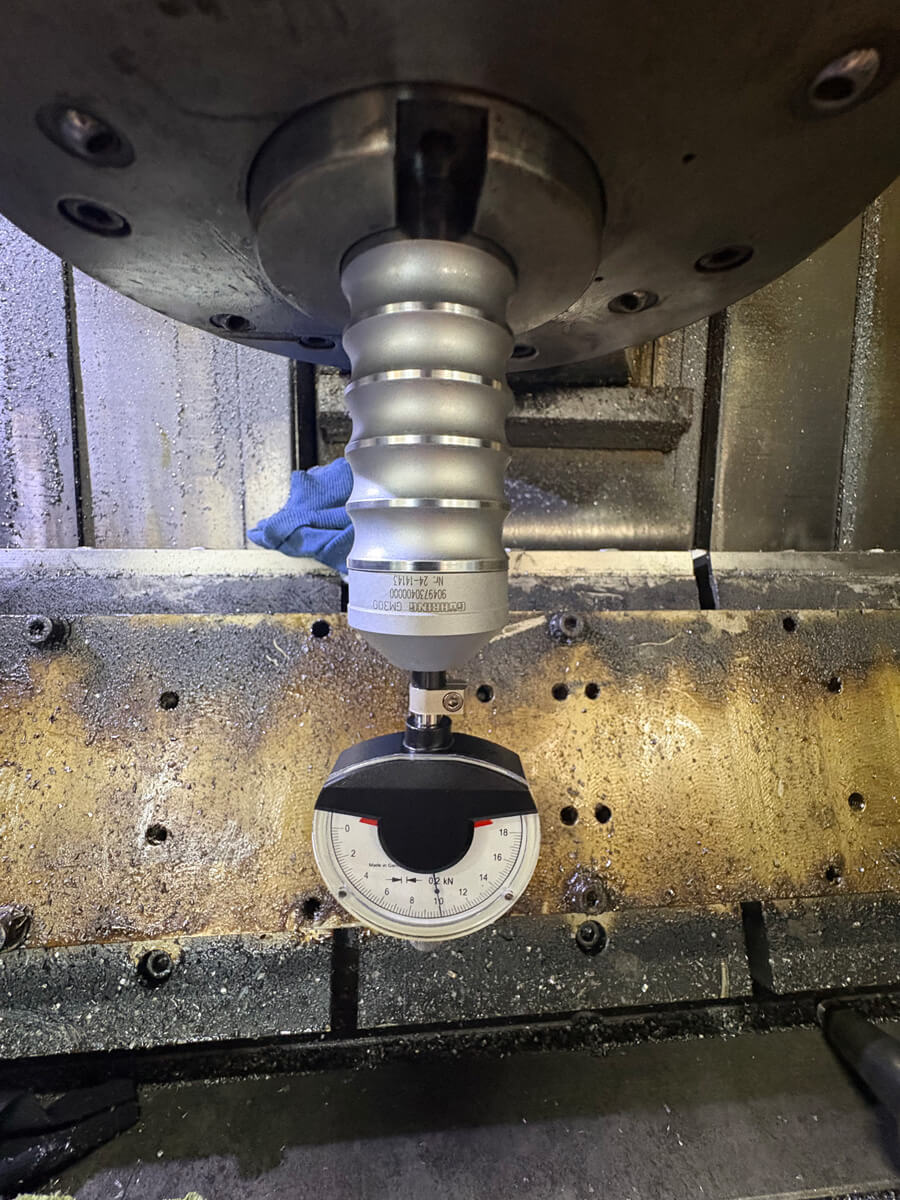

Draw bar revizyonunda, hataları tespit edebilmek ve düzgün çalışıp çalışmadığını kontrol edebilmek amacıyla tutma kuvvetini test ederek ölçmek gerekmektedir. Nanotech’in alanında donanımlı ve yeterli bilgiye sahip teknik ekibi, endüstrideki en kapsamlı test prosedürlerini uygulayarak draw bar üzerindeki arızaları tespit edebilecektir. Draw bar üzerindeki küçük bir problem tespit edilmediği sürece zamanla makinanızda daha çok hasar ve maliyete neden olabileceği gibi üretimde zaman kaybına da neden olabilecektir.

Draw barın tutma kuvvetinin periyodik olarak muayene edilmesi, ilerde daha büyük problem yaşanmasını önleyecektir. Draw barın tutma kuvvetinin üç aylık periyotlarla ölçülmesi ve draw bar düzeneğinin incelenmesi, makinanızın ve iş milinizin sağlıklı çalışması için önerilmektedir. Draw barın denetlenmesi ve gerektiğinde draw bar revizyonuna gidilmesi iş milinin ömrünü uzatacaktır. Nanotech, draw bar tutma kuvveti testlerinin yanı sıra draw bar revizyonu ve spindle revizyonu hizmetleri de sunmaktadır. Teknik servis, draw bar testlerini yaparken ve üniteleri kontrol ederken özel ekipmanlar kullanmaktadır.

Draw Bar Revizyonu

Draw bar revizyonu, CNC makinelerinin takım değiştirme sistemlerinde yaşanan performans kayıplarını ortadan kaldırmak ve hassasiyet kaybını önlemek amacıyla gerçekleştirilen detaylı bir bakım ve onarım sürecidir. Merkez CNC olarak sunduğumuz bu hizmette, takım tutucunun düzgün bir şekilde sıkılıp bırakılmasını sağlayan sistemin tüm mekanik ve hidrolik bileşenleri kontrol edilir, yıpranmış parçalar değiştirilir ve sistemin orijinal kilitleme gücüne ulaşması sağlanır. Özellikle yüksek devirli işleme merkezlerinde takımın düşmemesi, titreşim oluşturmaması ve işlem sırasında sabit kalması için draw bar sisteminin kusursuz çalışması şarttır. Sistematik bir revizyon yapılmadığında takımın düzgün yerleşmemesi sonucu iş parçasında ölçüsel hatalar, takım ömründe kısalma ve makinede büyük hasarlar ortaya çıkabilir. Bu nedenle Merkez CNC’nin draw bar revizyon hizmeti, sadece arızaların değil, üretim hatalarının da önüne geçmeyi hedefleyen bir uygulamadır.

Draw Bar Sistemi Nasıl Çalışır?

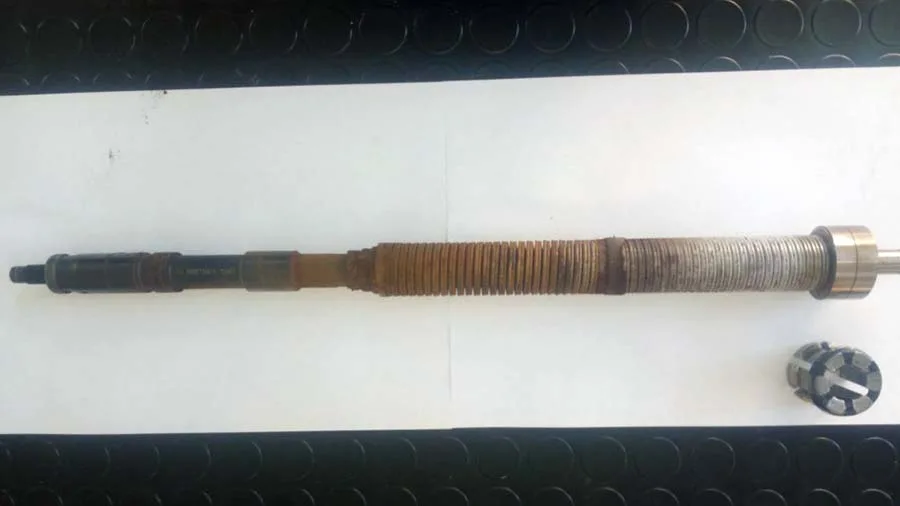

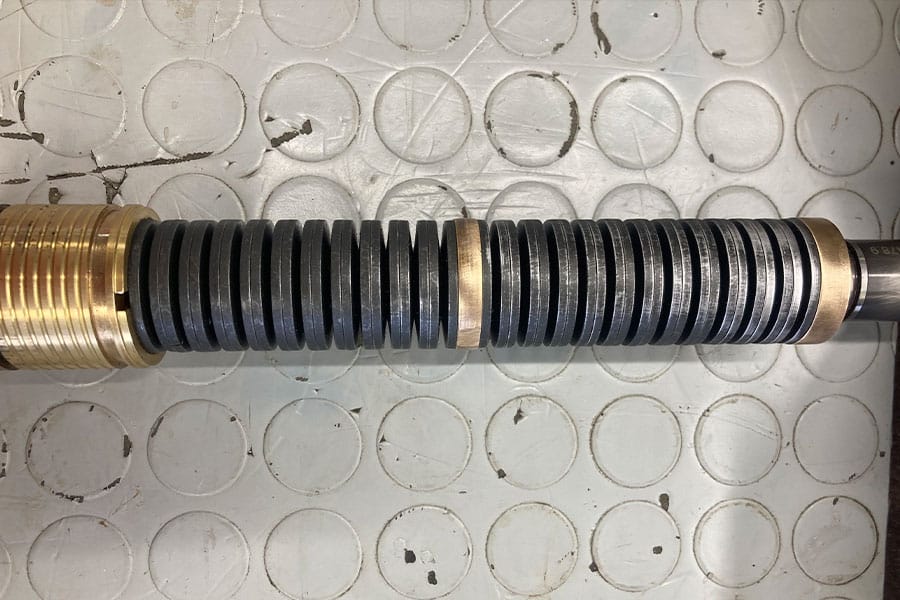

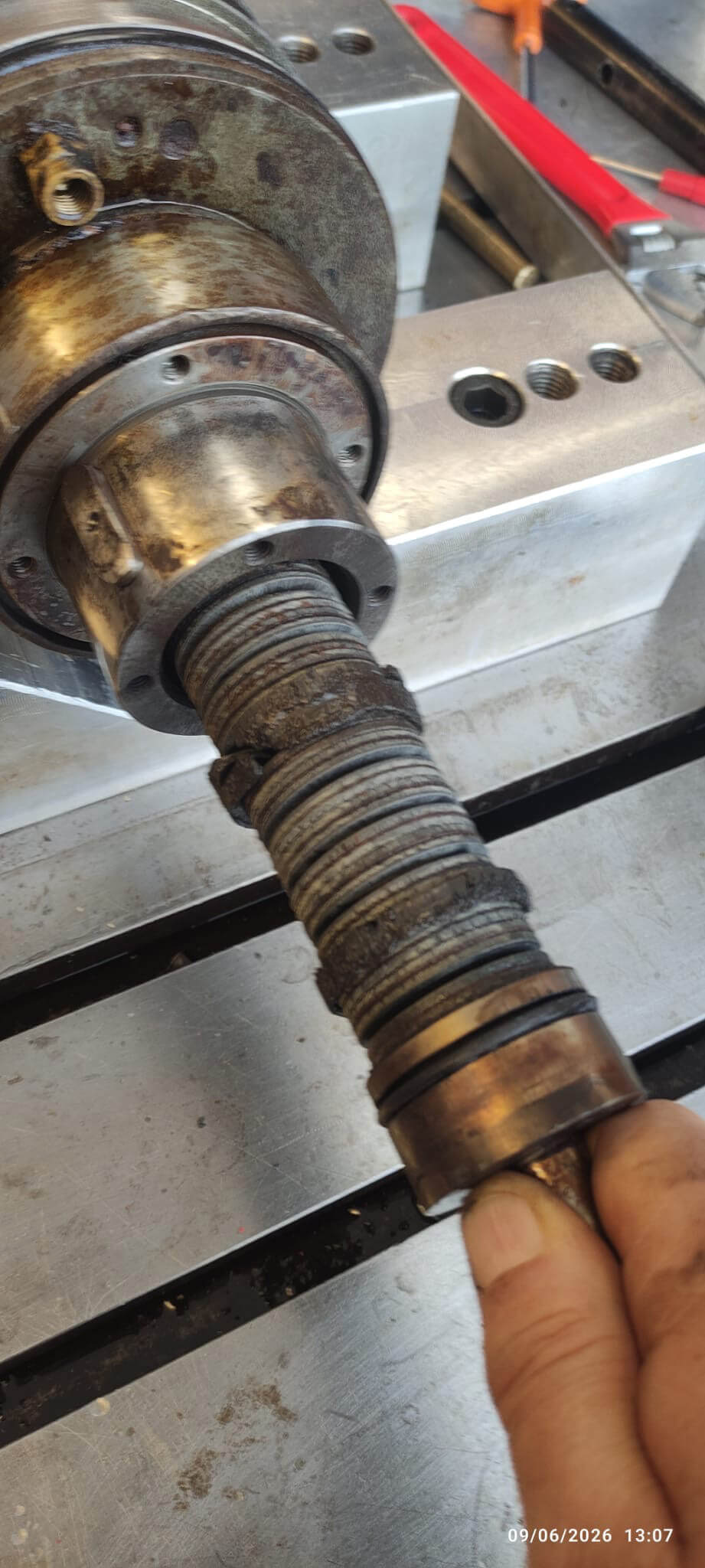

Draw bar, CNC tezgahlarında spindle içerisine entegre edilen ve takım tutucunun (genellikle BT, HSK veya ISO konik takımların) kilitlenmesini sağlayan mekanizmadır. Sistem yaylar, hidrolik piston, çekme pimi ve bilya grubu gibi parçalardan oluşur. İşleme başlamadan önce takım, spindle içerisine yerleştirilir; ardından draw bar, takımın konik yüzeyini çekerek yüksek basınçla kilitler. Takım değiştirme sırasında sistem ters yönde çalışarak takımı serbest bırakır. Bu döngü üretim süresince yüzlerce kez tekrar eder ve sistemin sürekli aynı sıkma kuvvetini uygulaması gerekir. Ancak zamanla yaylarda gevşeme, pistonlarda kaçak, bilyalarda deformasyon oluşur ve bu da sıkma kuvvetinin düşmesine, takımın işlem sırasında gevşemesine ya da yer değiştirmesine neden olur.

Draw Bar Revizyon Sürecimiz

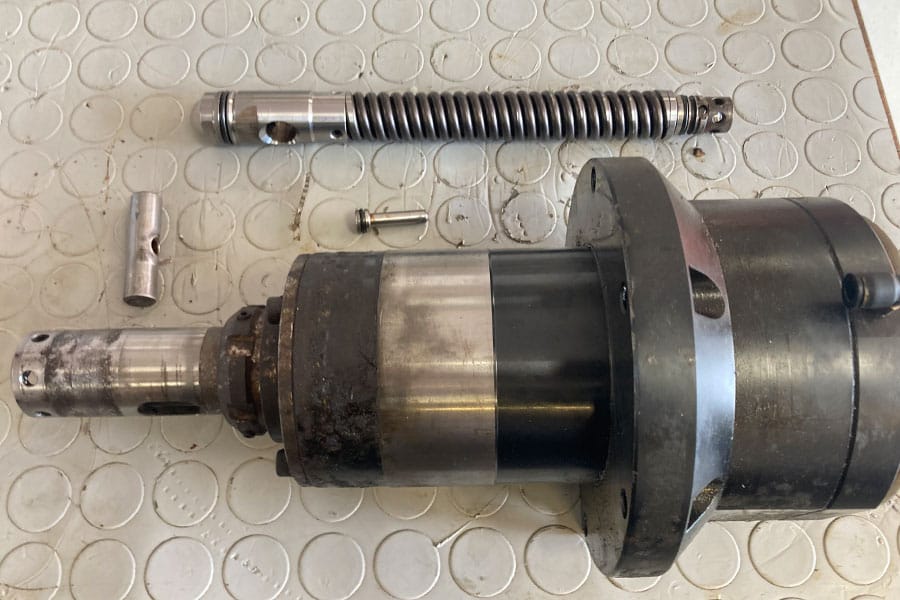

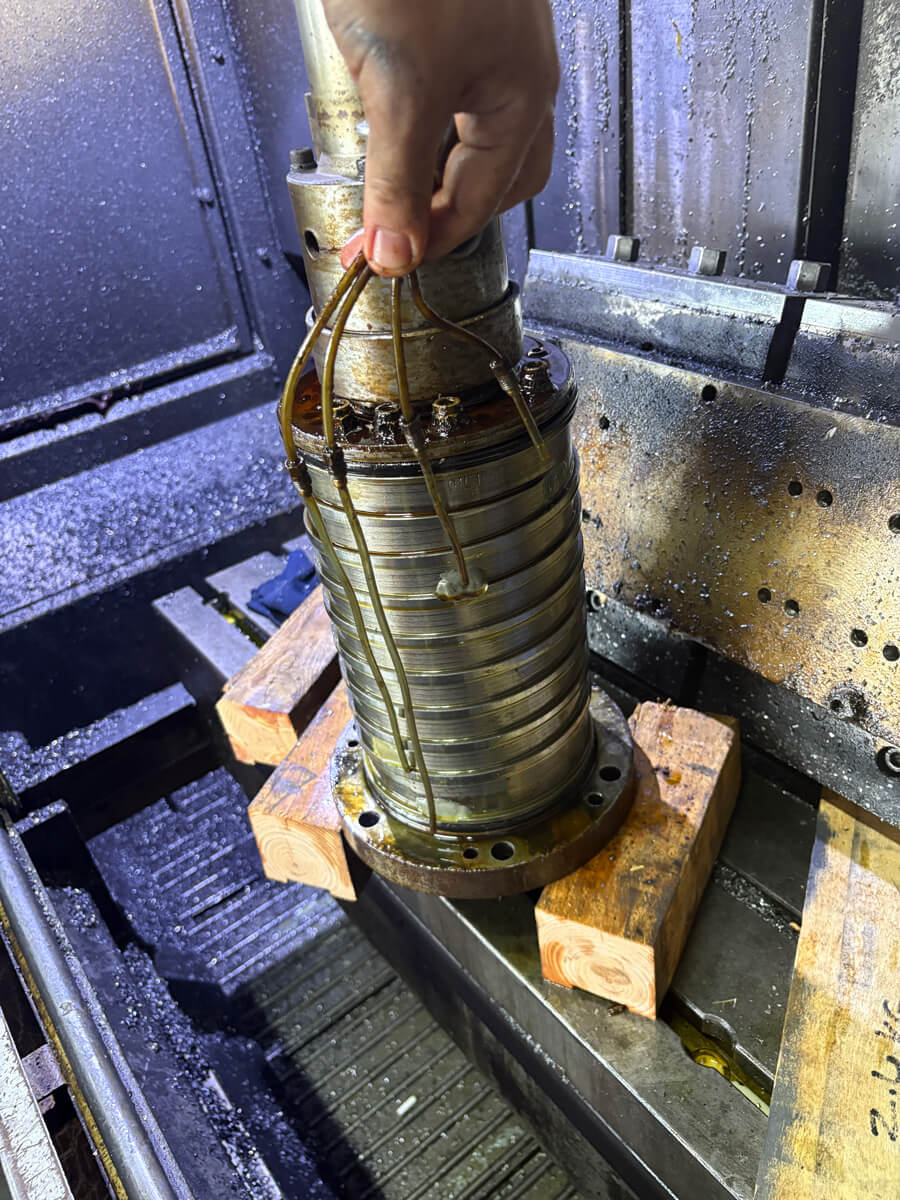

Draw bar sisteminin ilk olarak makineden sökülmesi ve ilgili spindle modeline göre özel fikstürlere yerleştirilmesiyle süreç başlar. Ardından sistem tamamen demonte edilir. Tüm parçalar özel temizlik banyolarında yıkanır ve mikroskobik çatlak, aşınma, deformasyon gibi problemler açısından incelenir. Yaylar, baskı kuvveti ölçümlerine tabi tutulur; tolerans dışı kalanlar değiştirilmeye alınır. Bilya ve çekme pimi gibi hareketli parçalar yüzeysel olarak taşlanarak yeniden kullanılabilir hale getirilir ya da doğrudan değiştirilir. Hidrolik pistonlar sızdırmazlık testlerine alınır ve tüm conta setleri yenilenir. Yeniden montaj aşamasında tüm parçalar fabrika standartlarına uygun tork değerleriyle sıkılır. Sonrasında yapılan sıkma kuvveti testi, sistemin ne kadar basınçla takım kilitlediğini gösterir ve bu değer toleranslara uygunsa sistem onaylanır. Bu işlemin sonunda tüm bileşenler yeniye yakın performansla çalışır hale gelir.

Revizyonun Sağladığı Avantajlar

Draw bar revizyonu, takımın spindle içinde tam merkezli oturmasını sağlayarak hem takım hem de iş parçası ömrünü uzatır. Bu sayede titreşim kaynaklı yüzey hataları ve ölçüsel sapmalar ortadan kalkar. Ayrıca takımın gevşemesi ya da çalışma sırasında düşmesi gibi büyük tehlikelerin önüne geçilir. Doğru çalışan bir draw bar, takım değiştirme süresini kısaltarak üretim hızını artırır. Bunun yanında, yüksek devirde çalışan iş mili sistemleri için denge ve balansın korunması açısından kritik rol oynar. Merkez CNC olarak gerçekleştirdiğimiz her revizyon işlemi, makine modeline özel olarak uygulanır ve işlem sonunda müşteriye detaylı teknik rapor sunulur. Raporda değiştirilen parçalar, yapılan testler, sıkma kuvveti ölçümleri ve önerilen bakım aralıkları gibi bilgiler yer alır. Böylece işletmeler yalnızca o anki arızayı değil, gelecekte oluşabilecek riskleri de önceden görebilir.

Hangi Durumlarda Draw Bar Revizyonu Gereklidir?

Takım yerleştirme sırasında ses gelmesi, takımın spindle içinde boşluk yapması, çalışma sırasında takım düşmesi, takım değiştirme süresinin uzaması, takım kilitleme kuvvetinin düşmesi, takım tutucunun merkezden kayması gibi belirtiler, draw bar sisteminde bir sorun olduğunun işaretidir. Özellikle yüksek devirli takım tezgahlarında bu belirtiler ciddi üretim kayıplarına ve makinelerde büyük arızalara yol açmadan önce profesyonel müdahale gerektirir. Merkez CNC olarak bu belirtiler doğrultusunda yerinde teknik inceleme, uzaktan danışmanlık ya da servis yönlendirme gibi hızlı çözümler sunarız. Revizyonun gerekip gerekmediğini belirlemek için spindle üzerindeki çekme kuvveti ve balans testlerini özel ekipmanlarla yerinde yapabiliriz.

Merkez CNC’nin Farkı

İstanbul merkezli servis altyapımızla hızlı müdahale sağlayabiliyor, arızalı sistemleri hem yerinde hem de teknik atölyemizde detaylıca inceliyoruz. Tüm yedek parçalarımız kalite onaylı, orijinal veya eşdeğer sertifikalı ürünlerdir. Draw bar sistemine müdahale eden teknisyenlerimiz, spindle iç yapısına ve takım sistemlerine hakim, sektörde uzun yıllar tecrübeli kişilerdir. Ayrıca hizmet sonunda sistemin daha uzun süre sorunsuz çalışabilmesi için bakım takvimi önerileri, periyodik test planları ve teknik danışmanlık da sunuyoruz. Bu sayede yalnızca bir onarım değil, işletmeye özel bir sürdürülebilir üretim çözümü sağlıyoruz.
